托辊结构图

托辊是皮带输送机上使用数量最多、故障率相对较高的易损件，托辊结构是否合理、加工精度是否达标，直接影响使用寿命、旋转阻力、防尘防水性能以及整条输送线的运行效率。很多用户在采购托辊时只关心价格和尺寸，却忽略了内部结构差异。本文从托辊基本组成、各部件功能、密封结构、装配特点等方面，对托辊结构进行全面详解，方便采购与技术人员精准选型。

一、标准托辊基本结构组成

一只完整的通用钢制托辊，主要由七大核心部件组成，结构紧凑、受力均匀，具体如下：

1. 辊体（辊筒 / 管体）

辊体是托辊的主体部分，直接与输送带接触，承担支撑皮带与物料的主要作用。

常用材质：无缝钢管、不锈钢管、高分子塑料、尼龙、陶瓷等。

结构特点：表面光滑、圆度高、径向跳动小，运转时不会刮伤皮带。

作用：支撑输送带，保证皮带平稳运行，减少皮带晃动与跑偏。

2. 中心轴（芯轴）

轴是托辊的支撑骨架，一般采用冷拔圆钢或调质钢加工而成。

结构特点：两端平整、同心度高、硬度适中，便于安装在托辊支架上。

作用：承受托辊自重与物料压力，固定整体结构，保证托辊自由旋转。

3. 轴承

轴承是托辊结构中负责转动的核心部件，多采用深沟球轴承。

结构特点：精度高、摩擦力小、承载能力强。

作用：降低托辊旋转阻力，使皮带运行更顺畅，减少电机负荷与能耗。

轴承质量直接决定托辊转动灵活性和整体寿命。

4. 轴承座（轴承室）

轴承座用于包裹和固定轴承，保持轴承与轴、辊体同心。

常见类型：冲压轴承座、铸铁轴承座。

结构特点：密封性好、强度高、尺寸精准。

作用：定位轴承，防止轴承偏移、窜动，保证托辊运转稳定。

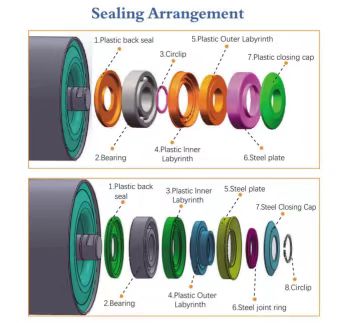

5. 密封组件

密封结构是托辊结构中决定寿命的关键部位，也是优劣托辊的主要区别点。

结构形式：多采用迷宫式密封、接触式密封或组合密封。

作用：防止粉尘、水、泥浆、物料碎屑进入轴承室，避免轴承卡死、生锈、磨损。

6. 密封圈

密封圈配合密封结构使用，一般分为内密封和外密封。

作用：进一步增强防水防尘效果，减少润滑脂泄漏，延长轴承润滑周期。

7. 弹性挡圈（卡簧）

挡圈安装在轴的卡槽内，位于轴承内侧或外侧。

作用：轴向定位，防止轴承和轴承座在运行中发生轴向窜动，保证结构稳定。

二、托辊核心结构：密封系统详解

在矿山、煤场、砂石厂等恶劣工况下，托辊损坏绝大多数是因为密封失效。因此密封结构是托辊设计的重中之重。

1. 迷宫式密封

多层环形、曲折通道结构，密封件之间不直接接触。

优点：旋转阻力小、不发热、适合高速运转，防尘效果极佳。

适用场景：矿山、煤炭、建材等粉尘大的环境。

2. 接触式密封

密封圈与轴或轴承座紧密贴合，形成封闭空间。

优点：防水、防泥浆效果突出，防护等级更高。

适用场景：洗煤厂、码头、雨天露天作业等潮湿环境。

3. 组合式密封

迷宫密封 + 接触密封双重结构，是目前高质量托辊的主流配置。

优点：兼顾防尘与防水，托辊寿命显著提升。

适用场景：各类复杂恶劣输送环境，通用性最强。

三、不同类型托辊的结构差异

在实际使用中，不同功能托辊在基础结构上略有变化：

1. 槽型托辊结构

由多节托辊组合成槽型，主体结构与普通托辊一致，主要用于承载段输送散料。

2. 平行托辊结构

单一直线型托辊，结构最简单，多用于回程皮带支撑。

3. 缓冲托辊结构

在普通托辊辊体外部加装橡胶缓冲圈，结构更厚、弹性更强，用于落料口吸收冲击力，保护输送带。

4. 调心托辊结构

在基础托辊结构上增加回转支架与纠偏机构，可自动校正皮带跑偏。

5. 高分子 / 尼龙托辊结构

辊体采用注塑或挤出一体成型，内部同样配备轴承与密封，重量更轻、耐腐蚀更强。

四、托辊结构对使用性能的影响

结构同心度高：托辊转动平稳，不跳动、不跑偏。

密封结构完善：轴承不易进灰进水，使用寿命更长。

轴承配置合理：旋转阻力小，输送机更省电、噪音更低。

辊体材质适配：耐磨、防腐、不伤皮带，减少维护频率。

五、总结

托辊结构看似简单，实则包含辊体、中心轴、轴承、轴承座、密封、密封圈、挡圈七大关键部分。其中，密封结构与轴承质量是决定托辊好坏的核心。了解托辊结构细节，有助于在采购时辨别产品优劣，选择更适合自身工况的托辊，从而降低故障率、减少停机时间、提升输送系统整体运行效率。

如需高质量、结构稳定、密封可靠的托辊，建议选择专业托辊生产厂家，产品精度更高、使用寿命更有保障。
